Γενικός Πίνακας Διανομής
200A / 400VAC
Βιομηχανική εγκατάσταση με διασύνδεση δικτύου και φωτοβολταϊκού σταθμού 80kVA
Ο Γενικός Πίνακας Διανομής είναι η καρδιά κάθε βιομηχανικής ηλεκτρολογικής εγκατάστασης. Από αυτόν περνά κάθε κιλοβατώρα που κινεί μηχανήματα, γραμμές παραγωγής και βοηθητικά συστήματα. Σε αυτό το έργο, η Indubuild ανέλαβε τη μελέτη, την κατασκευή και την εγκατάσταση ενός πίνακα 200A που διαχειρίζεται συνολική ισχύ 135kVA και ενσωματώνει ταυτόχρονα την τροφοδοσία από το δίκτυο και την παραγωγή φωτοβολταϊκού σταθμού 80kVA.
Με μια ματιά
| Χαρακτηριστικό | Τιμή |
|---|---|
| Ονομαστικό ρεύμα | 200A |
| Τάση λειτουργίας | 400VAC, τριφασικό 3Φ+N |
| Συνολική ισχύς | 135kVA |
| Τροφοδοσία ανάντη | Δίκτυο διανομής |
| Διασύνδεση ΑΠΕ | Φωτοβολταϊκός σταθμός 80kVA |
| Ζυγοί | Χάλκινοι, R – S – T – N |
| Μέτρηση | Ψηφιακό πολυόργανο στην πρόσοψη |
| Προστασίες | Γενικός αυτόματος διακόπτης ισχύος, μικροαυτόματοι αναχωρήσεων, προστασία από υπερτάσεις |
Η πρόκληση
Η εγκατάσταση χρειαζόταν έναν πίνακα που να κάνει δύο δουλειές ταυτόχρονα: να διανέμει με ασφάλεια την ισχύ σε δεκάδες καταναλώσεις και να δέχεται την ενέργεια του φωτοβολταϊκού σταθμού χωρίς να επηρεάζεται η αξιοπιστία της λειτουργίας. Επιπλέον, ο πίνακας έπρεπε να είναι οργανωμένος έτσι ώστε η συντήρηση και οι μελλοντικές επεκτάσεις να γίνονται εύκολα και με ασφάλεια.

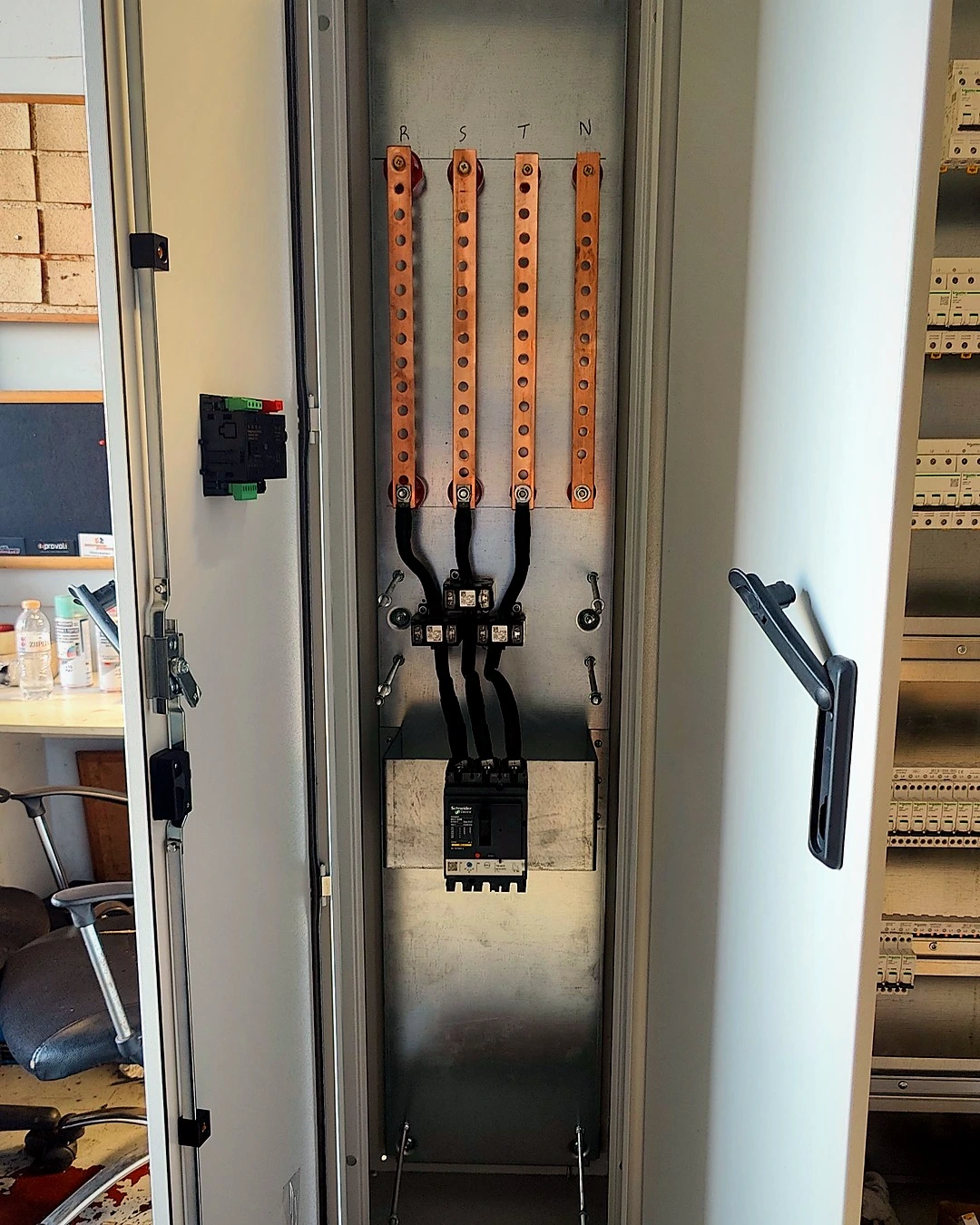

Το πεδίο εισόδου είναι διαμορφωμένο σε ξεχωριστό πεδίο, με γενικό αυτόματο διακόπτη ισχύος και χάλκινους ζυγούς R – S – T – N σε μονωτήρες. Ο διαχωρισμός του πεδίου εισόδου από το πεδίο διανομής δίνει καθαρή διάταξη, ασφαλέστερους χειρισμούς και εύκολη πρόσβαση για έλεγχο και συντήρηση.
Το πεδίο εισόδου είναι διαμορφωμένο σε ξεχωριστή στήλη, με γενικό αυτόματο διακόπτη ισχύος και χάλκινους ζυγούς R – S – T – N σε μονωτήρες. Ο διαχωρισμός του πεδίου εισόδου από το πεδίο διανομής δίνει καθαρή διάταξη, ασφαλέστερους χειρισμούς και εύκολη πρόσβαση για έλεγχο και συντήρηση.

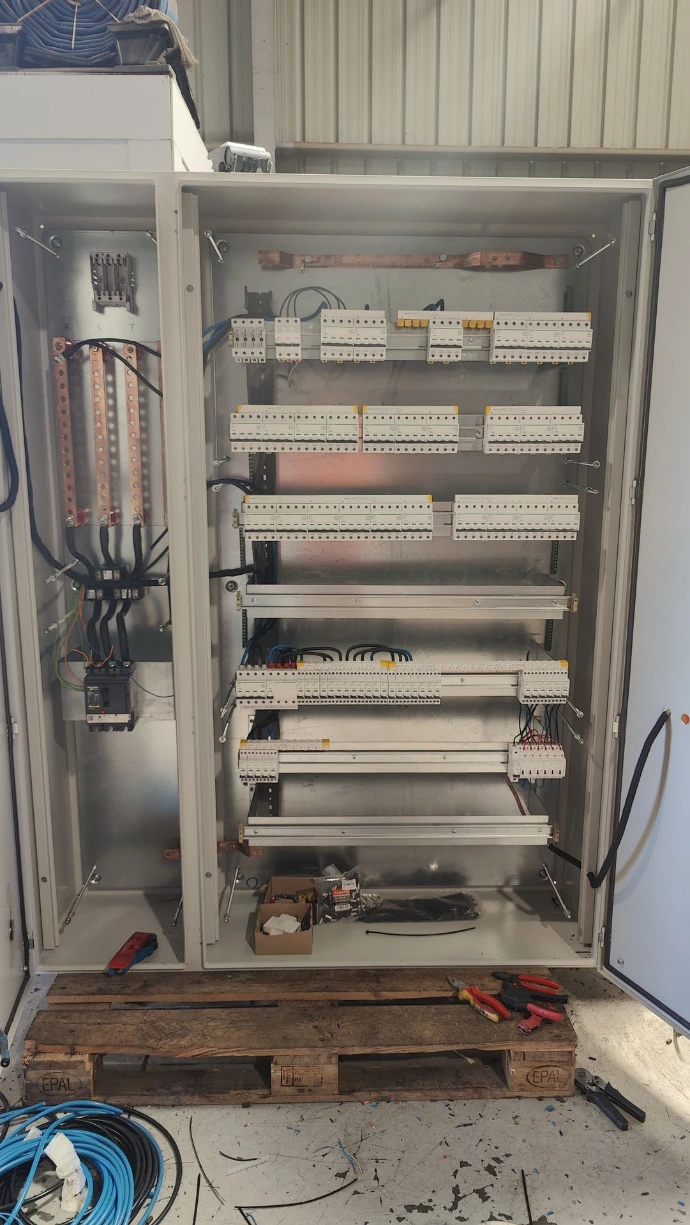

Ο πίνακας κατασκευάστηκε εξ ολοκλήρου στο εργαστήριό μας. Η συναρμολόγηση, η καλωδίωση και ο έλεγχος έγιναν σε ελεγχόμενο περιβάλλον πριν από τη μεταφορά, ώστε η εγκατάσταση στο έργο να γίνει γρήγορα και με ελάχιστη διακοπή της λειτουργίας του πελάτη.
Τα στάδια του έργου:
- Μελέτη και διαστασιολόγηση
- Κατασκευή και καλωδίωση στο εργαστήριο
- Έλεγχος πριν την παράδοση
- Μεταφορά και εγκατάσταση στη θέση λειτουργίας
- Σύνδεση δικτύου και φωτοβολταϊκού σταθμού
- Θέση σε λειτουργία
Γιατί η Indubuild
- Ολοκληρωμένη ευθύνη: από τη μελέτη μέχρι τη θέση σε λειτουργία, ένας συνεργάτης για όλο το έργο.
- Κατασκευή στο δικό μας εργαστήριο: πλήρης έλεγχος ποιότητας σε κάθε στάδιο.
- Εμπειρία σε βιομηχανικά έργα και ΑΠΕ: πίνακες που ενσωματώνουν με ασφάλεια φωτοβολταϊκούς σταθμούς.
- Σχεδιασμός για το μέλλον: εφεδρικός χώρος και σαφής σήμανση για εύκολη συντήρηση και επεκτάσεις.
